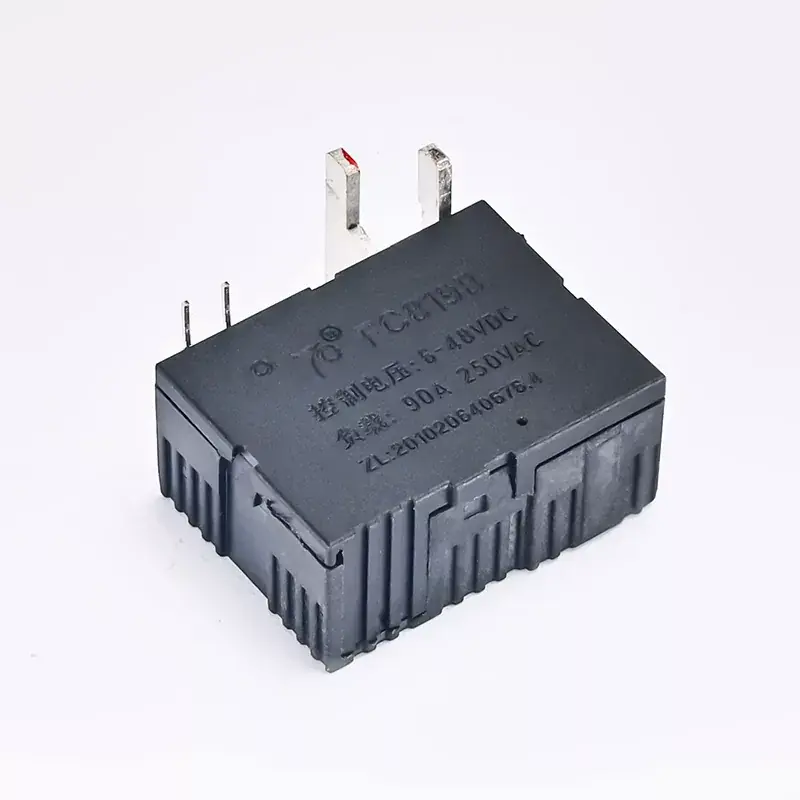

The लैचिंग रिलेतीन-चरण और एकल-चरण में विभाजित हैं। हमने प्रासंगिक जानकारी की जांच की और पाया कि बाजार पर चुंबकीय लैचिंग रिले का संपर्क स्विचिंग करंट 150A तक पहुंच सकता है; नियंत्रण कुंडल वोल्टेज DC9V, DC12V, आदि है, और विद्युत जीवन आमतौर पर 10,000 गुना है; यांत्रिक जीवन आमतौर पर 1 मिलियन गुना होता है; संपर्क वोल्टेज ड्रॉप 100mV से कम है। इसलिए, लैचिंग रिले में बिजली की बचत, स्थिर प्रदर्शन, छोटे आकार और बड़ी वहन क्षमता की विशेषताएं होती हैं। विद्युत चुम्बकीय रिले की तुलना में, चुंबकीय लैचिंग रिले का प्रदर्शन बेहतर होता है।
चुंबकीय लैचिंग रिलेहाल के वर्षों में विकसित एक नए प्रकार के रिले हैं। ये एक स्वचालित स्विच भी हैं. अन्य विद्युत चुम्बकीय रिले की तरह, वे स्वचालित रूप से सर्किट को कनेक्ट और डिस्कनेक्ट करते हैं। अंतर यह है कि चुंबकीय लैचिंग रिले की सामान्य रूप से बंद या सामान्य रूप से खुली स्थिति पूरी तरह से स्थायी चुंबक की क्रिया पर निर्भर करती है, और इसके स्विच स्थिति का रूपांतरण एक निश्चित चौड़ाई के पल्स विद्युत संकेत को ट्रिगर करके पूरा किया जाता है।
जब कॉइल को अलग-अलग दिशाओं में करंट के साथ प्रवाहित किया जाता है, तो विभिन्न ध्रुवों के चुंबकीय क्षेत्र उत्पन्न होंगे, जो आंतरिक स्थायी चुंबक को आकर्षित या विकर्षित करेंगे, और स्विच संपर्क चुंबक द्वारा बंद या डिस्कनेक्ट हो जाएंगे। चुंबकीय लैचिंग रिले के नियंत्रण कुंडल को लंबे समय तक सक्रिय रखने की आवश्यकता नहीं होती है, और उद्घाटन या समापन को नियंत्रित करने के लिए केवल एक पल्स की आवश्यकता होती है।
1. नियंत्रण सीमा का विस्तार करें
उदाहरण: जब मल्टी-कॉन्टैक्ट रिले का नियंत्रण सिग्नल एक निश्चित मूल्य तक पहुंच जाता है, तो संपर्क समूह के विभिन्न रूपों के अनुसार एक ही समय में कई सर्किट को स्विच, डिस्कनेक्ट और कनेक्ट किया जा सकता है।
2. प्रवर्धन
उदाहरण: संवेदनशील रिले, मध्यवर्ती रिले, आदि बहुत कम नियंत्रण मात्रा के साथ उच्च-शक्ति सर्किट को नियंत्रित कर सकते हैं।
3. व्यापक संकेत
उदाहरण: जब एकाधिक नियंत्रण सिग्नल निर्धारित रूप में मल्टी-वाइंडिंग रिले में इनपुट किए जाते हैं, तो पूर्व निर्धारित नियंत्रण प्रभाव को प्राप्त करने के लिए उनकी तुलना की जाती है और एकीकृत किया जाता है।
4. स्वचालित, रिमोट कंट्रोल, निगरानी
उदाहरण: दरिलेस्वचालित उपकरण स्वचालित संचालन प्राप्त करने के लिए अन्य विद्युत उपकरणों के साथ मिलकर एक प्रोग्राम नियंत्रण सर्किट बना सकता है।
