बिजली प्रणालियों में,वर्तमान ट्रांसफार्मरऔर वोल्टेज ट्रांसफार्मर का उपयोग आमतौर पर करंट और वोल्टेज की सुरक्षित और सटीक माप और नियंत्रण सुनिश्चित करने के लिए किया जाता है। हालाँकि ये दोनों डिवाइस कार्य में ओवरलैप होते हैं, लेकिन उनके डिज़ाइन, कार्य सिद्धांतों और एप्लिकेशन परिदृश्यों में महत्वपूर्ण अंतर हैं।

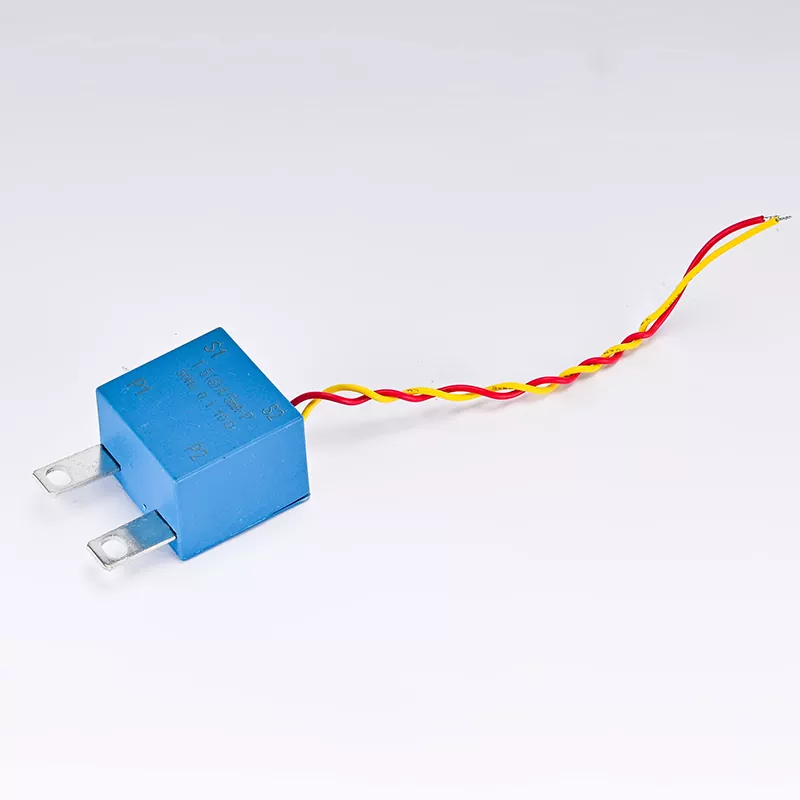

सिद्धांत रूप में, करंट ट्रांसफार्मर (सीटी) एक उपकरण है जो बड़ी धाराओं को छोटी धाराओं में परिवर्तित करता है, और यह विद्युत चुम्बकीय प्रेरण के सिद्धांत के आधार पर काम करता है। बिजली प्रणालियों में, सर्किट की सुरक्षा और नियंत्रण के लिए बड़ी धाराओं को मापने के लिए अक्सर सीटी का उपयोग किया जाता है। सीटी की प्राथमिक वाइंडिंग सीधे सर्किट में श्रृंखला में जुड़ी होती है, जबकि द्वितीयक वाइंडिंग एक मापने वाले उपकरण या सुरक्षा उपकरण से जुड़ी होती है। जब विद्युत धारा प्राथमिक पक्ष से गुजरती है, तो विद्युत चुम्बकीय प्रेरण के सिद्धांत के अनुसार द्वितीयक पक्ष पर एक संगत धारा उत्पन्न होती है। वोल्टेज ट्रांसफॉर्मर (वीटी) एक उपकरण है जो उच्च वोल्टेज को कम वोल्टेज में परिवर्तित करता है, यह विद्युत चुम्बकीय प्रेरण के सिद्धांत पर भी आधारित है। सुरक्षा और सटीकता सुनिश्चित करने के लिए बिजली प्रणालियों में उच्च वोल्टेज को मापने के लिए वीटी का उपयोग किया जाता है। वीटी की प्राथमिक वाइंडिंग सर्किट में समानांतर में जुड़ी होती है, जबकि द्वितीयक वाइंडिंग एक मापने वाले उपकरण या सुरक्षा उपकरण से जुड़ी होती है। जब प्राथमिक पक्ष पर वोल्टेज होता है, तो विद्युत चुम्बकीय प्रेरण के सिद्धांत के अनुसार द्वितीयक पक्ष पर एक संबंधित वोल्टेज उत्पन्न होता है।
दोनों के माप लक्ष्य अलग-अलग हैं।वर्तमान ट्रांसफार्मरमुख्य रूप से बिजली प्रणालियों की निगरानी और सुरक्षा के लिए करंट को मापने के लिए उपयोग किया जाता है। इनका उपयोग वर्तमान माप, ऊर्जा मीटरिंग, शॉर्ट-सर्किट सुरक्षा और अधिभार सुरक्षा के लिए किया जा सकता है। मानक माप उपकरणों और सुरक्षा उपकरणों के साथ संगत होने के लिए सीटी के आउटपुट करंट को आमतौर पर 5 एम्पीयर या 1 एम्पीयर तक मानकीकृत किया जाता है।
वोल्टेज ट्रांसफार्मर का उपयोग मुख्य रूप से बिजली प्रणालियों की निगरानी और सुरक्षा के लिए वोल्टेज मापने के लिए किया जाता है। इनका उपयोग वोल्टेज माप, ऊर्जा मीटरिंग, इन्सुलेशन निगरानी और ओवरवॉल्टेज संरक्षण के लिए किया जा सकता है। मानक माप उपकरणों और सुरक्षा उपकरणों के साथ संगत होने के लिए वीटी के आउटपुट वोल्टेज को आमतौर पर 100 वोल्ट या 100/√3 वोल्ट तक मानकीकृत किया जाता है।
दोनों का डिज़ाइन फ़ोकस अलग-अलग है। वर्तमान ट्रांसफार्मर को डिज़ाइन करते समय करंट की सुरक्षा पर विचार करने की आवश्यकता है। चूंकि सीटी सीधे सर्किट में श्रृंखला में जुड़े हुए हैं, इसलिए उन्हें सर्किट में शॉर्ट-सर्किट करंट का सामना करने में सक्षम होना चाहिए। सीटी का प्राथमिक पक्ष आमतौर पर शॉर्ट-सर्किट स्थितियों के तहत सुरक्षित संचालन सुनिश्चित करते हुए प्रतिरोध और गर्मी के नुकसान को कम करने के लिए बड़े क्रॉस-अनुभागीय क्षेत्र के साथ डिज़ाइन किया गया है।
वोल्टेज ट्रांसफार्मर को डिज़ाइन करते समय वोल्टेज सुरक्षा पर विचार करने की आवश्यकता होती है। चूंकि वीटी सर्किट में समानांतर में जुड़े हुए हैं, इसलिए उन्हें सर्किट में अधिक वोल्टेज का सामना करने में सक्षम होना चाहिए। उच्च वोल्टेज स्थितियों के तहत सुरक्षित संचालन सुनिश्चित करने के लिए आमतौर पर वीटी के प्राथमिक और माध्यमिक पक्षों के बीच एक उच्च इन्सुलेशन शक्ति अलगाव होता है। अनुप्रयोग क्षेत्र में, विद्युत स्टेशन, सबस्टेशन और वितरण नेटवर्क सहित बिजली प्रणाली के विभिन्न लिंक में वर्तमान ट्रांसफार्मर का व्यापक रूप से उपयोग किया जाता है। इन उपकरणों की निगरानी और ओवरलोड और शॉर्ट सर्किट से सुरक्षा के लिए इन्हें ट्रांसमिशन लाइनों, ट्रांसफार्मर और मोटर जैसे उपकरणों पर स्थापित किया जा सकता है। वोल्टेज ट्रांसफार्मर का उपयोग बिजली प्रणाली के विभिन्न लिंक में भी व्यापक रूप से किया जाता है, खासकर उन स्थितियों में जहां उच्च वोल्टेज को मापने और नियंत्रित करने की आवश्यकता होती है। इन्हें ओवर वोल्टेज और इन्सुलेशन दोषों से बिजली प्रणालियों की निगरानी और सुरक्षा के लिए सबस्टेशनों और वितरण नेटवर्क में स्थापित किया जा सकता है।
त्रुटि के संदर्भ में,र्तमान ट्रांसफार्मरत्रुटि मुख्य रूप से चुंबकीय संतृप्ति और द्वितीयक पार्श्व भार के प्रभाव से आती है। त्रुटि को कम करने के लिए, सीटी को आमतौर पर उच्च चुंबकीय पारगम्यता और कम माध्यमिक पक्ष प्रतिरोध के साथ डिज़ाइन किया गया है। सीटी की सटीकता आमतौर पर 0.2% और 0.5% के बीच होती है, जो अधिकांश बिजली प्रणाली अनुप्रयोगों के लिए पर्याप्त है। वोल्टेज ट्रांसफार्मर की त्रुटि मुख्य रूप से चुंबकीय संतृप्ति और द्वितीयक भार के प्रभाव के साथ-साथ प्राथमिक और द्वितीयक पक्षों के बीच इन्सुलेशन हानि से आती है। त्रुटि को कम करने के लिए, वीटी को आमतौर पर उच्च चुंबकीय पारगम्यता और कम माध्यमिक प्रतिरोध के साथ डिज़ाइन किया गया है, और उच्च इन्सुलेशन ताकत वाली सामग्री का उपयोग किया जाता है। वीटी की सटीकता आमतौर पर 0.2% और 0.5% के बीच होती है, जो अधिकांश बिजली प्रणाली अनुप्रयोगों के लिए पर्याप्त है।
रखरखाव निरीक्षण आवश्यकताओं के संदर्भ में, वर्तमान ट्रांसफार्मर रखरखाव में आमतौर पर प्राथमिक और माध्यमिक पक्षों के कनेक्शन की जांच करना और यह सुनिश्चित करना शामिल है कि सीटी चुंबकीय रूप से संतृप्त या क्षतिग्रस्त नहीं है। माप की सटीकता सुनिश्चित करने के लिए सीटी का अंशांकन आमतौर पर स्थापना के बाद और नियमित रखरखाव के दौरान किया जाता है। वोल्टेज ट्रांसफार्मर के रखरखाव में आमतौर पर प्राथमिक और माध्यमिक पक्षों के कनेक्शन की जांच करना और यह सुनिश्चित करना शामिल होता है कि वीटी चुंबकीय रूप से संतृप्त या क्षतिग्रस्त नहीं है। माप की सटीकता सुनिश्चित करने के लिए वीटी का अंशांकन आमतौर पर स्थापना के बाद और नियमित रखरखाव के दौरान किया जाता है।
