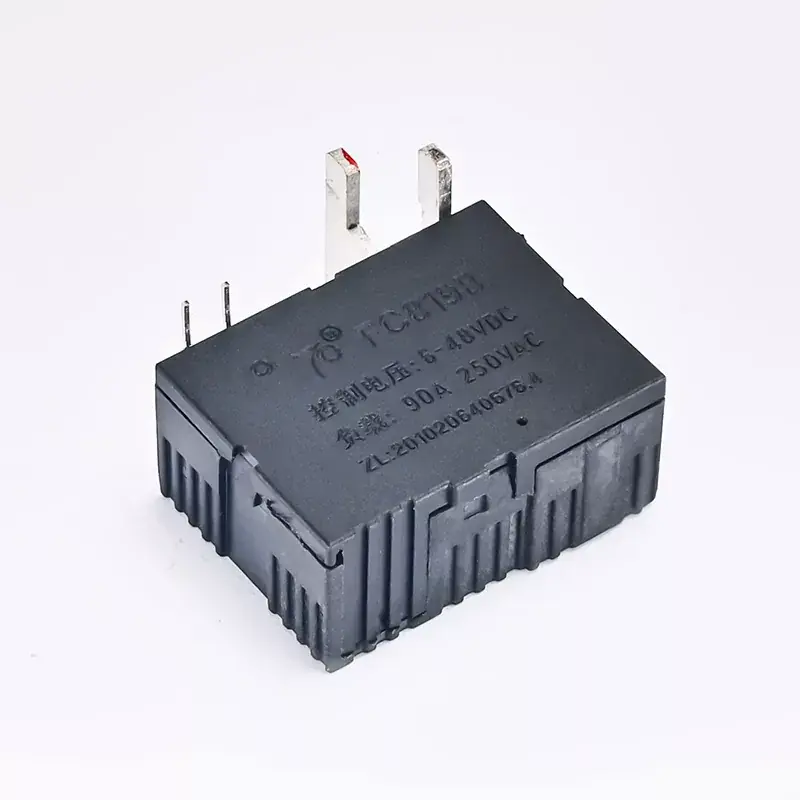

सिंगल-फेज 2पी रेल टाइप टॉप-इन-बॉटम-आउट लैचिंग रिले

सिंगल-फेज 2पी रेल टाइप टॉप-इन-बॉटम-आउट लैचिंग रिले विभिन्न विद्युत नियंत्रण प्रणालियों में अच्छा प्रदर्शन करता है। वायर्ड वेल्डिंग शैली उपयोगकर्ताओं को साइट पर जल्दी से कनेक्ट करने की सुविधा प्रदान करती है, जबकि सोल्डरिंग पिन बोर्ड शैली वायरिंग प्रक्रिया को सरल बनाकर वेल्डिंग त्रुटियों के जोखिम से बचाती है और उत्पाद की स्थिरता और सुरक्षा में सुधार करती है। यह उत्पाद उच्च-शक्ति विद्युत उपकरणों के लिए बहुत उपयुक्त है और बिजली प्रबंधन और स्वचालन नियंत्रण में महत्वपूर्ण भूमिका निभा सकता है।

(कॉइल विशिष्टता) 20℃

विशेषताएँ

कॉम्पैक्ट और लचीला: इसका छोटा डिज़ाइन रिले को कम जगह घेरने की अनुमति देता है और इसे विभिन्न कॉम्पैक्ट विद्युत अलमारियाँ या वितरण बक्से में अधिक आसानी से स्थापित किया जा सकता है, विशेष रूप से सीमित स्थान वाले अनुप्रयोगों के लिए उपयुक्त।

टॉप-इन और बॉटम-आउट वायरिंग विधि: केबल रूटिंग को महत्वपूर्ण रूप से अनुकूलित करती है, जगह सीमित होने पर केबल के सिकुड़ने और हस्तक्षेप को कम करती है, जिससे पूरी वायरिंग साफ-सुथरी हो जाती है।

रेल स्थापना: मानक 35 मिमी रेल (डीआईएन रेल) ​​स्थापना विनिर्देशों का अनुपालन, जटिल उपकरण या अतिरिक्त सहायक उपकरण के बिना, स्थापित करना और जल्दी से बदलना आसान है।

एकाधिक अनुकूलनीय वेल्डिंग विकल्प:

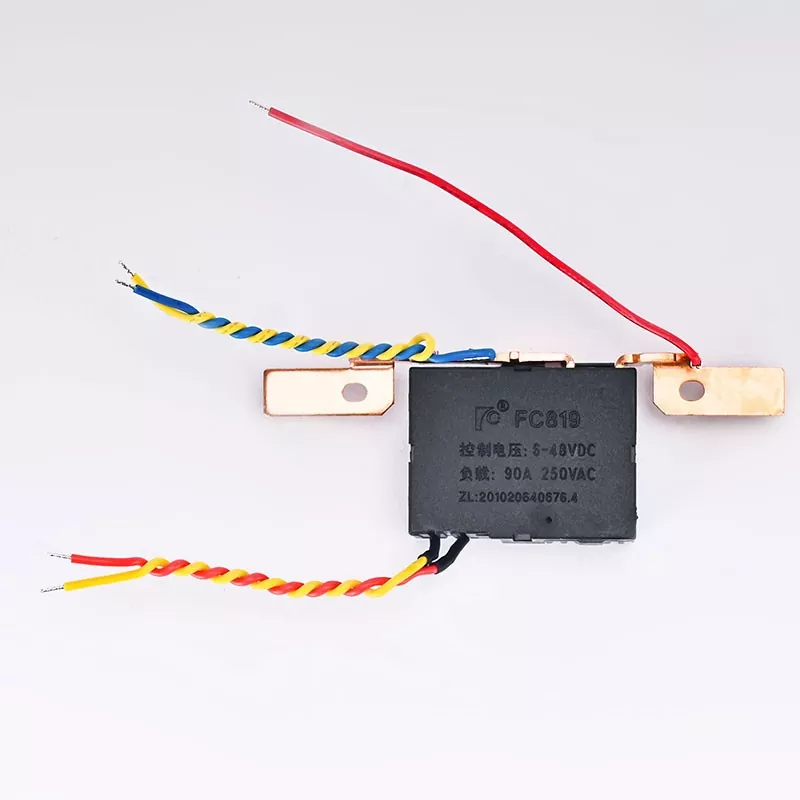

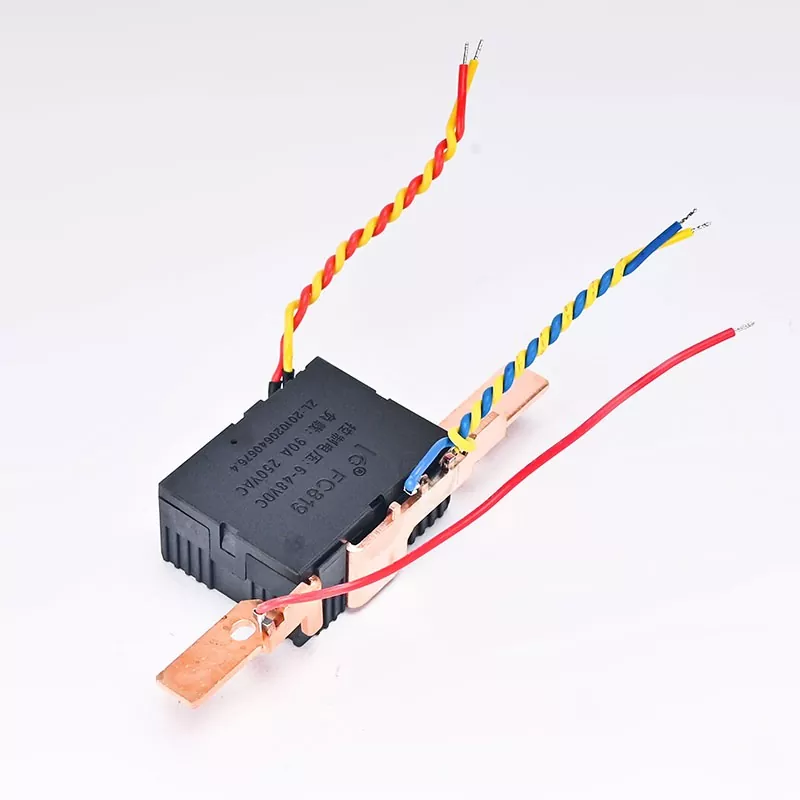

वायर्ड वेल्डिंग शैली: जल्दी से स्थापित करना आसान और ऑन-साइट वायरिंग के लिए उपयुक्त।

सोल्डरिंग पिन बोर्ड शैली: सोल्डर लीड की कोई आवश्यकता नहीं, सरल आंतरिक डिजाइन, वेल्डिंग त्रुटियों की कम संभावना।

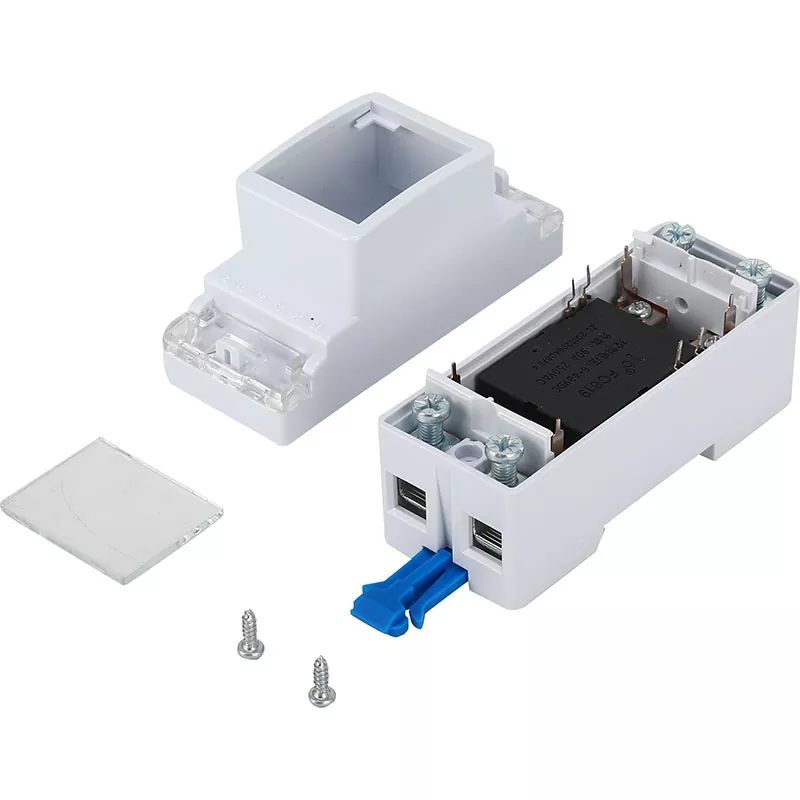

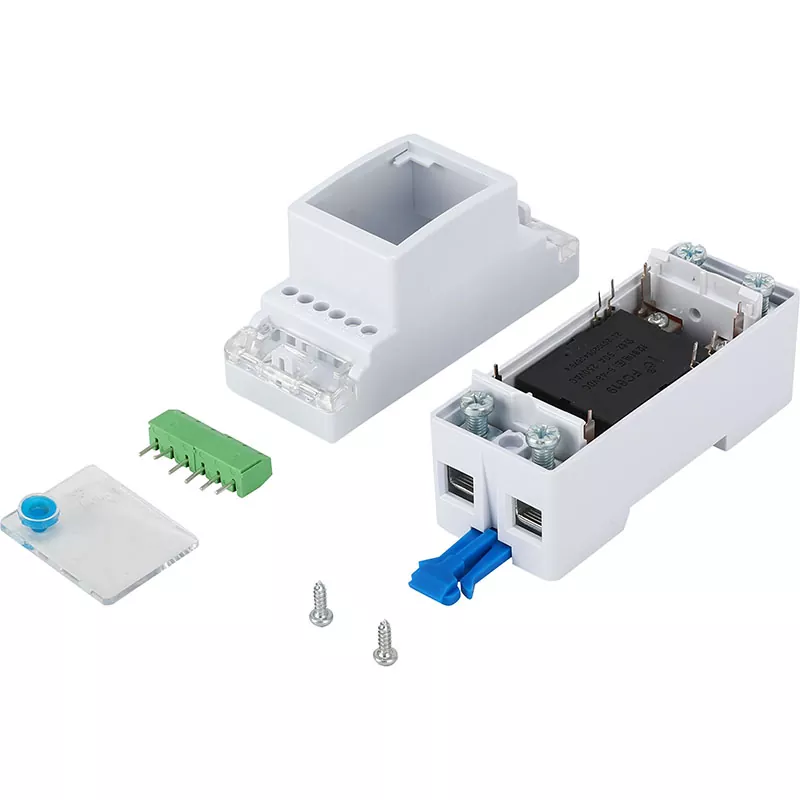

मिलान आवास प्रदान किया गया: वैकल्पिक विशेष आवास प्रभावी ढंग से रिले की रक्षा कर सकता है और इसकी सेवा जीवन को बढ़ा सकता है।

अनुप्रयोग क्षेत्र

विद्युत नियंत्रण पैनल: विद्युत नियंत्रण पैनलों में उपयोग किया जाता है जिन्हें जगह बचाने और सिस्टम एकीकरण में सुधार करने के लिए उच्च-घनत्व तारों की आवश्यकता होती है।

औद्योगिक स्वचालन उपकरण: मशीनों और स्वचालन उपकरणों में उपयोग के लिए उपयुक्त जो स्थान और लचीलेपन की मांग को पूरा करते हैं।

स्मार्ट होम सिस्टम: बिल्डिंग ऑटोमेशन और मॉनिटरिंग सिस्टम में बिजली नियंत्रण के लिए उपयुक्त। स्मार्ट घरेलू उपकरणों में, विशेष रूप से आधुनिक और लघु इलेक्ट्रॉनिक नियंत्रण उपकरणों में, इस रिले के उपयोग से अधिक कुशल बिजली प्रबंधन प्राप्त किया जा सकता है।

1. सुरक्षा पहले: उपयोगकर्ता की सुरक्षा सुनिश्चित करने के लिए इंस्टॉलेशन से पहले बिजली की आपूर्ति को डिस्कनेक्ट करना सुनिश्चित करें।

2. निश्चित स्थापना: रिले को मानक रेल पर मजबूती से स्थापित करें।

3. वायरिंग मार्गदर्शन: केबलों को चयनित वेल्डिंग शैली (वायर वेल्डिंग या सोल्डरिंग पिन बोर्ड के साथ) के अनुसार कनेक्ट करें।

4. एक परीक्षण करें: बिजली की आपूर्ति को जोड़ने के बाद, सामान्य संचालन सुनिश्चित करने के लिए रिले फ़ंक्शन का परीक्षण करें।

उपयोग हेतु निर्देश

1. चुंबकीय लैचिंग रिले की फ़ैक्टरी स्थिति संपर्क बंद स्थिति (रीसेट स्थिति) है, लेकिन रिले के परिवहन या स्थापना के दौरान प्रभाव जैसे कारकों के कारण स्थिति बदल सकती है। इसलिए, उपयोग से पहले इसे रीसेट करने के उपाय करना आवश्यक है।

2. चुंबकीय लैचिंग रिले के विश्वसनीय संचालन को सुनिश्चित करने के लिए, कॉइल पर लागू उत्तेजना वोल्टेज रेटेड मूल्य तक पहुंचना चाहिए, और पल्स चौड़ाई कार्रवाई समय से 3 गुना से अधिक तक पहुंचनी चाहिए।

3. इसकी भार क्षमता से अधिक होने से बचने के लिए इसे रेटेड करंट और वोल्टेज रेंज के भीतर उपयोग करना सुनिश्चित करें। अच्छे कनेक्शन और स्थिर कामकाजी परिस्थितियों को सुनिश्चित करने के लिए नियमित रूप से संपर्क बिंदुओं और वायरिंग की जांच करें।

4. उपयोग के दौरान, उत्पाद को अधिक ऊंचाई से गिराएं, फेंकें, फेंकें या गिराएं नहीं। इससे उत्पाद के प्रदर्शन पर असर पड़ेगा. यदि कोई असामान्यता पाई जाती है, तो कृपया उपकरण की सुरक्षा सुनिश्चित करने के लिए निरीक्षण के लिए तुरंत बिजली काट दें।

पैकिंग विशिष्टताएँ: प्रति बॉक्स 360 टुकड़े

वारंटी अवधि: 1 वर्ष (मानव निर्मित क्षति को छोड़कर)

मूल्य: कृपया नवीनतम कोटेशन और ऑर्डर संबंधी जानकारी के लिए बिक्री विभाग से संपर्क करें।
