लैचिंग रिले, जो कम बिजली की खपत के साथ स्विच स्थिति को बनाए रखने का एक प्रभावी साधन प्रदान करते हैं, विद्युत और इलेक्ट्रॉनिक प्रणालियों का एक अनिवार्य हिस्सा हैं। पारंपरिक रिले के विपरीत, जिन्हें अपनी स्थिति बनाए रखने के लिए निरंतर वोल्टेज स्रोत की आवश्यकता होती है, लैचिंग रिले राज्यों को स्विच करने और निरंतर ऊर्जा के बिना अपनी अंतिम स्थिति में रहने के लिए एक संक्षिप्त पल्स का उपयोग करते हैं। यह आलेख लैचिंग रिले के उपयोग और लाभों के साथ-साथ वे कैसे सेट और रीसेट करते हैं, इसकी जांच करता है।
ट्रिगर होने के बाद, एक लैचिंग रिले-जिसे बिस्टेबल रिले भी कहा जाता है-बिजली कट जाने पर भी अपनी स्थिति बनाए रखता है। सेट और रीसेट इसकी दो स्थिर स्थितियाँ हैं। नियंत्रण दालों के कारण रिले इन अवस्थाओं के बीच स्विच हो जाता है।
लैचिंग रिले दो मुख्य तंत्रों में से एक के माध्यम से संचालित होते हैं:
1. सिंगल-कॉइल लैचिंग रिले
एक सिंगल-कॉइल लैचिंग रिले एक सिंगल कॉइल के साथ काम करता है जो अपनी स्थिति को बदलने के लिए वैकल्पिक ध्रुवीयता दालों को प्राप्त करता है।
- रिले सेट करना (स्थिति पर): एक सकारात्मक वोल्टेज पल्स कॉइल को सक्रिय करता है, आंतरिक संपर्कों को निर्धारित स्थिति में ले जाता है।
- रिले को रीसेट करना (ऑफ स्टेट): एक नकारात्मक वोल्टेज पल्स (या रिवर्स पोलरिटी पल्स) संपर्कों को रीसेट स्थिति में वापस ले जाता है।
एक बार रिले स्विच हो जाने के बाद, यह उसी स्थिति में रहता है जब तक कि कोई अन्य पल्स इसे बदल न दे।
2. डुअल-कॉइल लैचिंग रिले
एक डुअल-कॉइल लैचिंग रिले में दो अलग-अलग कॉइल होते हैं - एक सेटिंग के लिए और एक रीसेट करने के लिए।
- रिले सेट करना (ऑन स्टेट): "सेट" कॉइल के लिए एक संक्षिप्त पल्स आंतरिक संपर्कों को ऑन स्थिति में ले जाता है।
- रिले को रीसेट करना (ऑफ स्टेट): "रीसेट" कॉइल के लिए एक संक्षिप्त पल्स संपर्कों को वापस ऑफ स्थिति में ले जाता है।
चूंकि संपर्क चुंबकीय या यांत्रिक रूप से अपनी स्थिति बनाए रखते हैं, इसलिए स्थिति को बनाए रखने के लिए किसी निरंतर शक्ति की आवश्यकता नहीं होती है।
- ऊर्जा दक्षता: चूँकिलैचिंग रिलेउन्हें अपनी स्थिति बनाए रखने के लिए निरंतर बिजली की आवश्यकता नहीं होती है, वे पारंपरिक रिले की तुलना में कम ऊर्जा की खपत करते हैं।
- कम गर्मी उत्पादन: कम बिजली के उपयोग का मतलब है न्यूनतम गर्मी का निर्माण, स्थायित्व में वृद्धि।
- स्थिर संचालन: बिजली गुल होने के दौरान भी लैचिंग रिले अपनी अंतिम स्थिति में रहती हैं।
- बैटरी चालित प्रणालियों के लिए आदर्श: निरंतर करंट के बिना स्थिति बनाए रखने की उनकी क्षमता उन्हें बैटरी चालित उपकरणों के लिए एकदम सही बनाती है।
कई उद्योग लैचिंग रिले का उपयोग करते हैं, जिनमें शामिल हैं:
ऊर्जा-कुशल उपकरण और स्मार्ट प्रकाश प्रणालियाँ घरेलू स्वचालन के उदाहरण हैं।
औद्योगिक नियंत्रण: स्वचालित प्रणालियों और मशीनरी के लिए बिजली-कुशल स्विचिंग आवश्यक है।
दूरसंचार में नेटवर्क रिले और सिग्नल स्विचिंग के लिए अनुप्रयोग।
ऑटोमोटिव इलेक्ट्रॉनिक्स: इलेक्ट्रिकल सिस्टम और पावर विंडो नियंत्रण।
लैचिंग रिलेऊर्जा-संवेदनशील अनुप्रयोगों में एक लोकप्रिय विकल्प हैं क्योंकि वे निरंतर शक्ति के बिना सर्किट स्थिति को बनाए रखने का एक प्रभावी साधन प्रदान करते हैं। वे आवश्यक हैं क्योंकि उन्हें कम ऊर्जा के साथ सेट और रीसेट किया जा सकता है, चाहे संचार नेटवर्क, घरेलू उपकरण, या औद्योगिक स्वचालन में। यह जानना कि वे कैसे काम करते हैं, यह गारंटी देता है कि उनका उपयोग विभिन्न विद्युत और इलेक्ट्रॉनिक अनुप्रयोगों में यथासंभव कुशलता से किया जाता है।

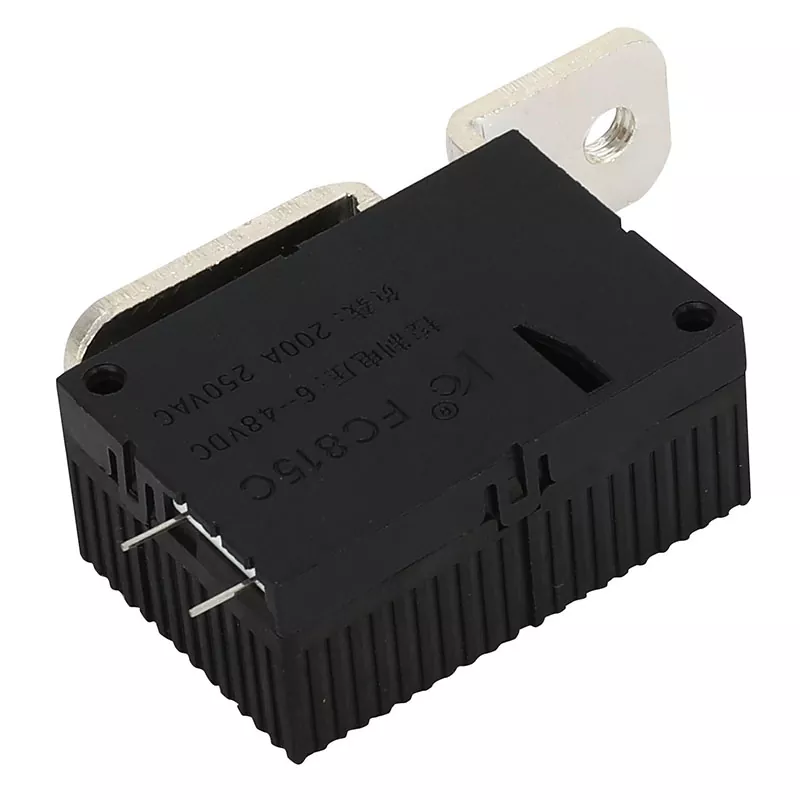

फेस इलेक्ट्रिक कंपनी लिमिटेड ने हमेशा "निरंतर नवाचार और व्यावहारिक प्रबंधन" की गुणवत्ता नीति का पालन किया है, और बड़े पैमाने पर उत्पादन द्वारा गुणवत्ता आश्वासन और विकास द्वारा अस्तित्व के व्यापार दर्शन के साथ उद्योग ब्रांड उत्पाद बनाए हैं। वर्तमान में, हमारी कंपनी द्वारा स्वतंत्र रूप से डिज़ाइन और विकसित किए गए लैचिंग रिले ग्राहकों को चुनने के लिए 16A से 200A तक विभिन्न प्रकार के विनिर्देश प्रदान कर सकते हैं। कंपनी के उत्पाद EU ROHS निर्देश की आवश्यकताओं को पूरा करते हैं, और कंपनी के उत्पादों ने राष्ट्रीय आविष्कार पेटेंट और उपयोगिता मॉडल पेटेंट प्रमाणपत्र प्राप्त किए हैं; हमारे उत्पादों के बारे में अधिक जानने के लिए www.facerelay.com पर हमारी वेबसाइट पर जाएँ। पूछताछ के लिए, आप हमसे यहां संपर्क कर सकते हैंlydia@face-relay.com.
