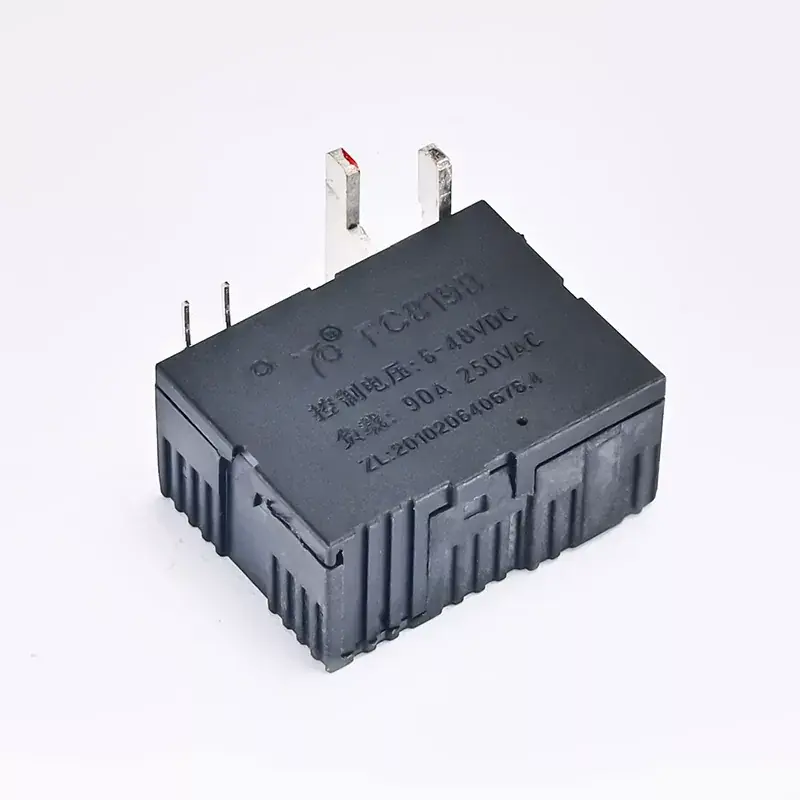

रिले जो कि कुंडी है, स्विच स्थिति को बनाए रखने का एक प्रभावी और कम-शक्ति वाला तरीका है।लैचिंग रिलेपारंपरिक रिले के विपरीत, जिन्हें अपनी स्थिति बनाए रखने के लिए निरंतर वोल्टेज स्रोत की आवश्यकता होती है, राज्यों को स्विच करने और निरंतर ऊर्जा के बिना अपनी अंतिम स्थिति में रहने के लिए एक संक्षिप्त पल्स का उपयोग करें। इस आलेख में लैचिंग रिले के प्रभावी नियंत्रण की जांच की गई है।
ट्रिगर होने के बाद, एक लैचिंग रिले-जिसे बिस्टेबल रिले भी कहा जाता है-बिजली कट जाने पर भी अपनी स्थिति बनाए रखता है। सेट और रीसेट इसकी दो स्थिर स्थितियाँ हैं। नियंत्रण दालों के कारण रिले इन अवस्थाओं के बीच स्विच हो जाता है।
ए को नियंत्रित करनालेटचिंग रिलेयह इसके प्रकार पर निर्भर करता है—एकल-कुंडली या दोहरी-कुंडली।
1. सिंगल-कॉइल लैचिंग रिले को नियंत्रित करना
एक सिंगल-कॉइल लैचिंग रिले वैकल्पिक ध्रुवीयता दालों के साथ संचालित होता है:
- रिले सेट करना (स्टेट पर): सकारात्मक वोल्टेज पल्स लगाने से कॉइल सक्रिय हो जाती है और आंतरिक संपर्क निर्धारित स्थिति में आ जाते हैं।
- रिले को रीसेट करना (ऑफ़ स्टेट): एक नकारात्मक वोल्टेज पल्स (या रिवर्स पोलरिटी पल्स) लगाने से संपर्क वापस रीसेट स्थिति में आ जाते हैं।
सिंगल-कॉइल लैचिंग रिले को नियंत्रित करने के लिए, आप इसका उपयोग कर सकते हैं:
- एच-ब्रिज सर्किट: कॉइल पर लागू वोल्टेज की ध्रुवीयता को स्विच करने के लिए।
- दोहरे आउटपुट के साथ माइक्रोकंट्रोलर (एमसीयू): एक आउटपुट एक सकारात्मक पल्स प्रदान करता है, और दूसरा एक नकारात्मक पल्स प्रदान करता है।
2. डुअल-कॉइल लैचिंग रिले को नियंत्रित करना
एक डुअल-कॉइल लैचिंग रिले में दो अलग-अलग कॉइल होते हैं - एक सेटिंग के लिए और एक रीसेट करने के लिए:
- रिले सेट करना (ऑन स्टेट): "सेट" कॉइल के लिए एक संक्षिप्त पल्स आंतरिक संपर्कों को ऑन स्थिति में ले जाता है।
- रिले को रीसेट करना (ऑफ स्टेट): "रीसेट" कॉइल के लिए एक संक्षिप्त पल्स संपर्कों को वापस ऑफ स्थिति में ले जाता है।
डुअल-कॉइल लैचिंग रिले को नियंत्रित करने के लिए, आप इसका उपयोग कर सकते हैं:
- पुश-बटन स्विच: एक स्विच सेट कॉइल के लिए और दूसरा रीसेट कॉइल के लिए।
- माइक्रोकंट्रोलर आउटपुट: आवश्यकता पड़ने पर सही कॉइल पर पल्स भेजने के लिए प्रोग्राम किया गया।
- ट्रांजिस्टर या एमओएसएफईटी स्विचिंग सर्किट: कम-शक्ति नियंत्रण स्रोतों से उच्च वोल्टेज/वर्तमान रिले को चलाने के लिए।
- ऊर्जा दक्षता: उचित नियंत्रण न्यूनतम बिजली उपयोग सुनिश्चित करता है।
- विश्वसनीयता: सही स्विचिंग तकनीक का उपयोग रिले की खराबी को रोकता है।
- एकीकरण: ऑटोमेशन सिस्टम और माइक्रोकंट्रोलर्स के साथ आसानी से एकीकृत हो जाता है।
कई उद्योग लैचिंग रिले का उपयोग करते हैं, जिनमें शामिल हैं:
स्मार्ट लाइटिंग और ऊर्जा-बचत ऐप्स होम ऑटोमेशन के उदाहरण हैं।
औद्योगिक नियंत्रण: स्वचालित प्रणालियों और मशीनरी के लिए प्रभावी स्विचिंग आवश्यक है।
दूरसंचार: बिजली-बचत के उपाय और सिग्नल रूटिंग।
ऑटोमोटिव इलेक्ट्रॉनिक्स में पावर विंडो नियंत्रण जैसे बैटरी चालित उपकरण शामिल हैं।
एल के प्रकार को जाननाअटैचिंग रिलेऔर इसे नियंत्रित करने के लिए उपयुक्त स्विचिंग तंत्र का उपयोग करना आवश्यक है। उचित नियंत्रण सुनिश्चित करना विभिन्न अनुप्रयोगों में भरोसेमंद और प्रभावी संचालन को सक्षम बनाता है, चाहे वह एच-ब्रिज, माइक्रोकंट्रोलर या मैन्युअल स्विच का उपयोग कर रहा हो।
