तीन-चरण 7P रेल प्रकार लैचिंग रिले

यह तीन-चरण 7P रेल प्रकार लैचिंग रिले एक उन्नत एकीकृत डिज़ाइन को अपनाता है, जो उच्च भार स्थितियों के तहत स्थिरता और सुरक्षा को पूरी तरह से ध्यान में रखता है। चाहे जटिल बिजली प्रणालियों में हो या कठोर औद्योगिक वातावरण में, रिले सुरक्षित और स्थिर रूप से काम कर सकते हैं। इसका 7P वायरिंग डिज़ाइन इंस्टॉलेशन प्रक्रिया को सरल और कुशल बनाता है, और सुरक्षित वायरिंग विफलता के जोखिम को भी कम कर सकती है। उच्च गुणवत्ता वाले लैचिंग रिले विभिन्न प्रकार की अनुप्रयोग आवश्यकताओं को पूरा कर सकते हैं। यदि आपको उनकी आवश्यकता है, तो कृपया समय पर हमारी लैचिंग रिले सेवाएं ऑनलाइन प्राप्त करें। नीचे दी गई उत्पाद सूची के अलावा, आप अपनी विशिष्ट आवश्यकताओं के आधार पर अपने स्वयं के अनूठे लैचिंग रिले को अनुकूलित कर सकते हैं।

(कॉइल विशिष्टता) 20℃

विशेषताएँ

100A उच्च रेटेड करंट: उच्च-शक्ति तीन-चरण बिजली प्रणालियों की जरूरतों का समर्थन करता है और विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त है।

ड्राइविंग वोल्टेज की विस्तृत श्रृंखला: 6VDC से 48VDC तक पावर इनपुट के अनुकूल, लचीला और सुविधाजनक।

चुंबकीय होल्डिंग तकनीक: यह होल्डिंग अवस्था में लगभग कोई बिजली की खपत नहीं करती है, जिससे परिचालन लागत काफी कम हो जाती है।

तेज़ प्रतिक्रिया तंत्र: वर्तमान निगरानी के सिंक्रनाइज़ेशन और सटीकता को सुनिश्चित करने के लिए इसमें बेहद तेज़ स्विचिंग गति है।

संबंधित आवास के साथ मिलान किया जा सकता है: 7पी टर्मिनल ब्लॉक के साथ: वायरिंग के लिए सुविधाजनक, विभिन्न औद्योगिक वातावरणों में स्थापना के लिए उपयुक्त।

अनुप्रयोग क्षेत्र

तीन-चरण 7P गाइड रेल चुंबकीय लैचिंग रिले का व्यापक रूप से निम्नलिखित क्षेत्रों में उपयोग किया जाता है:

बिजली निगरानी प्रणाली: वास्तविक समय में वर्तमान और वोल्टेज की स्थिति की निगरानी के लिए तीन-चरण दीवार मीटर और बिजली मीटर के संयोजन में उपयोग किया जाता है।

औद्योगिक स्वचालन: उपकरण सुरक्षा और दक्षता सुनिश्चित करने के लिए विभिन्न प्रकार के औद्योगिक उपकरणों के लिए वर्तमान नियंत्रण और अधिभार संरक्षण प्रदान करें।

बुद्धिमान भवन प्रबंधन: भवन की बिजली प्रबंधन प्रणाली में सुधार करें और ऊर्जा दक्षता को अनुकूलित करें।

नवीकरणीय ऊर्जा: सौर और पवन ऊर्जा उत्पादन प्रणालियों में, सिस्टम स्थिरता में सुधार के लिए वर्तमान आउटपुट की निगरानी करें।

1. तैयारी: सुनिश्चित करें कि बिजली बंद है और आवश्यक उपकरण (जैसे स्क्रूड्राइवर, रिंच आदि) तैयार करें।

2. गाइड रेल स्थापना:

- डीआईएन-मानक गाइड रेल पर रिले को ठीक करें और निर्धारण की पुष्टि के लिए "क्लिक" सुनें।

3. वायरिंग:

- वायरिंग आरेख के अनुसार बिजली की आपूर्ति और लोड को कनेक्ट करें, यह सुनिश्चित करते हुए कि सभी कनेक्शन पोर्ट सुरक्षित और संरक्षित हैं।

4. कार्यात्मक परीक्षण: बिजली चालू करने से पहले, यह सुनिश्चित करने के लिए सभी तारों की दोबारा जांच करें कि कोई शॉर्ट सर्किट तो नहीं है, और कार्यात्मक परीक्षण के लिए सिस्टम शुरू करें।

उपयोग हेतु निर्देश

1. चुंबकीय लैचिंग रिले की फ़ैक्टरी स्थिति संपर्क बंद स्थिति (रीसेट स्थिति) है, लेकिन रिले के परिवहन या स्थापना के दौरान प्रभाव जैसे कारकों के कारण स्थिति बदल सकती है। इसलिए, उपयोग से पहले इसे रीसेट करने के उपाय करना आवश्यक है।

2. चुंबकीय लैचिंग रिले के विश्वसनीय संचालन को सुनिश्चित करने के लिए, कॉइल पर लागू उत्तेजना वोल्टेज रेटेड मूल्य तक पहुंचना चाहिए, और पल्स चौड़ाई कार्रवाई समय से 3 गुना से अधिक तक पहुंचनी चाहिए।

3. इसकी भार क्षमता से अधिक होने से बचने के लिए इसे रेटेड करंट और वोल्टेज रेंज के भीतर उपयोग करना सुनिश्चित करें। अच्छे कनेक्शन और स्थिर कामकाजी परिस्थितियों को सुनिश्चित करने के लिए नियमित रूप से संपर्क बिंदुओं और वायरिंग की जांच करें।

4. उपयोग के दौरान, उत्पाद को अधिक ऊंचाई से गिराएं, फेंकें, फेंकें या गिराएं नहीं। इससे उत्पाद के प्रदर्शन पर असर पड़ेगा. यदि कोई असामान्यता पाई जाती है, तो कृपया उपकरण की सुरक्षा सुनिश्चित करने के लिए निरीक्षण के लिए तुरंत बिजली काट दें।

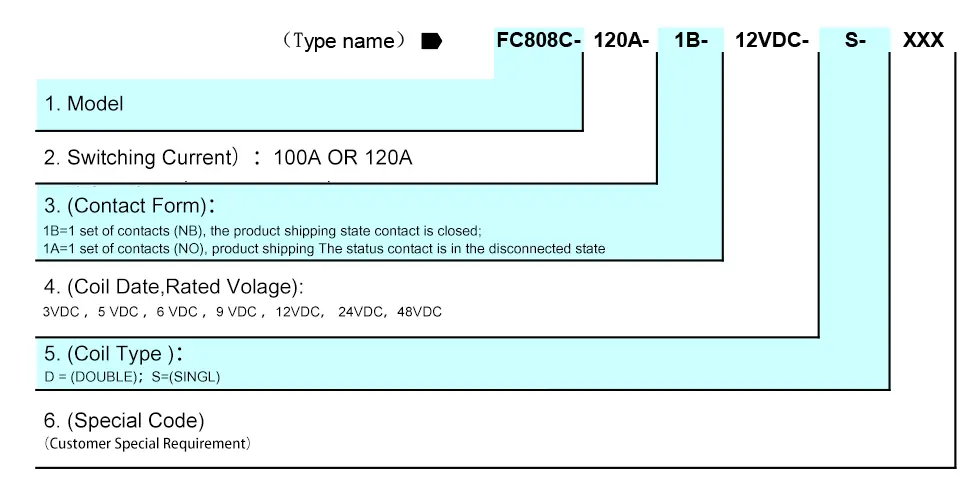

आदेश
