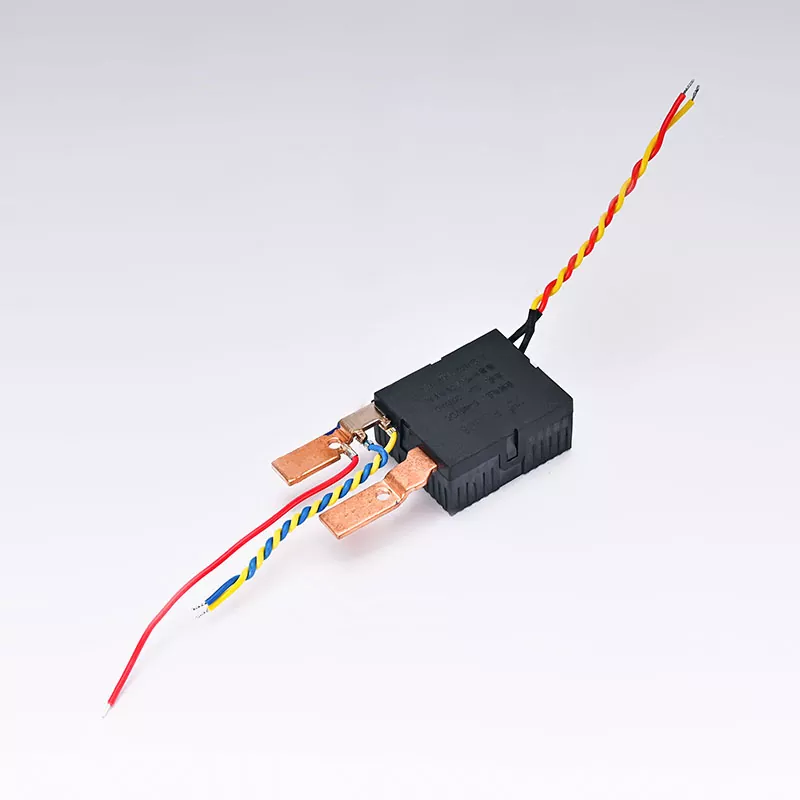

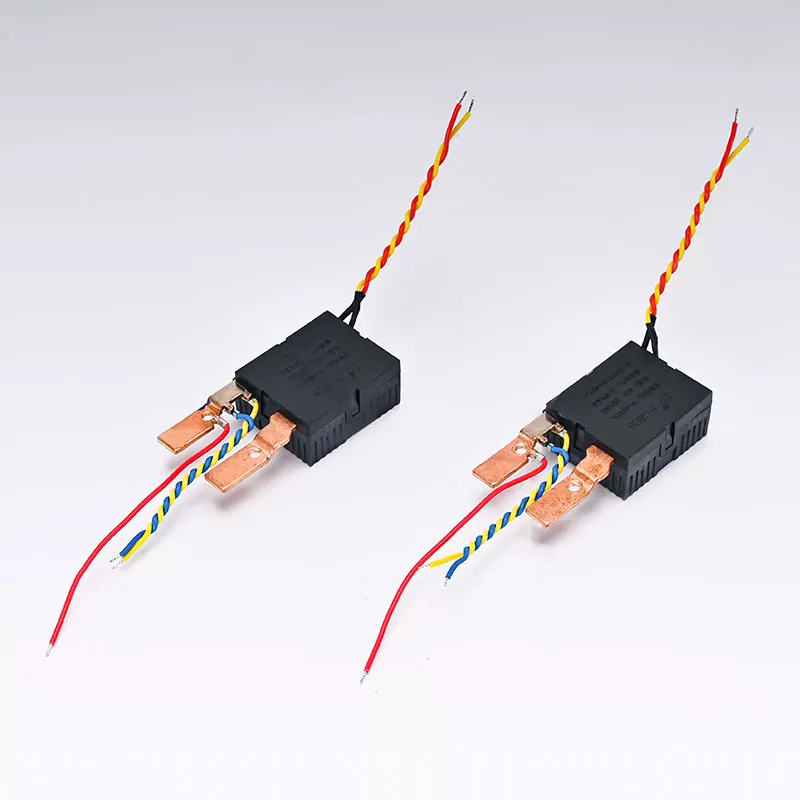

सिंगल-फेज 2पी रेल टाइप लेफ्ट-इन-राइट-आउट लैचिंग रिले

यह सिंगल-फ़ेज़ 2पी रेल टाइप लेफ्ट-इन-राइट-आउट लैचिंग रिले लेफ्ट-इन-राइट-आउट वायरिंग डिज़ाइन को अपनाता है, जिससे वायरिंग प्रक्रिया आसान और अधिक कुशल हो जाती है। इसके 350 माइक्रो-ओम सैंपलिंग प्रतिरोध का मतलब है कि रिले सामान्य ऑपरेशन के दौरान बेहद कम प्रतिरोध बनाए रख सकता है, जो कुशल वर्तमान संचरण और न्यूनतम गर्मी उत्पादन के लिए आवश्यक है। इसके अलावा, 80A रेटेड वर्तमान स्तर यह सुनिश्चित करता है कि यह अभी भी उच्च भार स्थितियों के तहत स्थिर रूप से काम कर सकता है, जो औद्योगिक और वाणिज्यिक जैसे विभिन्न वातावरणों में उपयोग के लिए उपयुक्त है।

(कॉइल विशिष्टता) 20℃

उत्पाद की विशेषताएँ

उच्च धारा वहन क्षमता: 80A तक रेटेड धारा, विभिन्न बिजली उपकरणों के कुशल नियंत्रण के लिए उपयुक्त।

कम नमूना प्रतिरोध: 350 माइक्रो-ओम (μΩ) नमूना प्रतिरोध प्रभावी रूप से ऊर्जा हानि को कम करता है और सिस्टम दक्षता में सुधार करता है।

रेल स्थापना डिज़ाइन: त्वरित स्थापना और रखरखाव के लिए डीआईएन-अनुपालक रेल स्थापना विधि।

लेफ्ट-इन-राइट-आउट वायरिंग विधि: केबल रूटिंग को अनुकूलित करती है, वायरिंग की सुविधा देती है और विद्युत कैबिनेट की साफ-सफाई में सुधार करती है।

चुंबकीय लैचिंग तकनीक: होल्डिंग अवस्था में रिले की बिजली खपत को प्रभावी ढंग से कम करती है और इसकी सेवा जीवन को बढ़ाती है।

अनुप्रयोग क्षेत्र

औद्योगिक स्वचालन: स्वचालन नियंत्रण प्रणाली में, तेज प्रतिक्रिया और उच्च स्थिरता की आवश्यकताएं इस एकल-चरण 2पी रेल प्रकार के लेफ्ट-इन-राइट-आउट लैचिंग रिले को एक आदर्श विकल्प बनाती हैं।

बिजली वितरण प्रणाली: कुशल और स्थिर वर्तमान संचरण सुनिश्चित करने के लिए विभिन्न बिजली उपकरणों, जैसे ट्रांसफार्मर, वितरण कैबिनेट आदि पर लागू।

स्मार्ट होम सिस्टम: स्मार्ट कंट्रोल सिस्टम के हिस्से के रूप में, इसका उपयोग उपयोगकर्ता अनुभव को बढ़ाने के लिए प्रकाश और एयर कंडीशनिंग जैसे विद्युत उपकरणों को नियंत्रित करने के लिए किया जा सकता है।

यांत्रिक उपकरण: मेक्ट्रोनिक उपकरण में, यह उपकरण के प्रदर्शन और स्थिरता में सुधार करता है।

1. सुरक्षा सुनिश्चित करें: स्थापना से पहले, सुनिश्चित करें कि सुरक्षा सुनिश्चित करने के लिए बिजली की आपूर्ति काट दी गई है।

2. निश्चित स्थिति: एक उपयुक्त दीवार स्थिति का चयन करें और रिले को सूखी और हवादार जगह पर लगाएं।

3. वायरिंग चरण: उत्पाद द्वारा दिए गए वायरिंग निर्देशों के अनुसार संबंधित केबलों को कनेक्ट करें

4. फ़ंक्शन परीक्षण: स्थापना के बाद, बिजली की आपूर्ति चालू करें और यह सुनिश्चित करने के लिए विभिन्न कार्यात्मक परीक्षण करें कि रिले ठीक से काम करता है।

उपयोग हेतु निर्देश

1. चुंबकीय लैचिंग रिले की फ़ैक्टरी स्थिति संपर्क बंद स्थिति (रीसेट स्थिति) है, लेकिन परिवहन या रिले स्थापना के दौरान प्रभाव जैसे कारकों के कारण, स्थिति बदल सकती है। इसलिए, उपयोग से पहले इसे रीसेट करने के उपाय करना आवश्यक है।

2. चुंबकीय लैचिंग रिले के विश्वसनीय संचालन को सुनिश्चित करने के लिए, कॉइल पर लागू उत्तेजना वोल्टेज रेटेड मूल्य तक पहुंचना चाहिए, और पल्स चौड़ाई कार्रवाई समय से 3 गुना से अधिक तक पहुंचनी चाहिए।

3. सुनिश्चित करें कि इसकी भार क्षमता से अधिक होने से बचने के लिए इसका उपयोग रेटेड वर्तमान और वोल्टेज सीमा के भीतर किया जाता है। अच्छा कनेक्शन और स्थिर कार्यशील स्थिति सुनिश्चित करने के लिए संपर्क बिंदुओं और वायरिंग की नियमित रूप से जांच करें।

4. उपयोग के दौरान उत्पाद को गिराएं, फेंकें, फेंकें या गिराएं नहीं, जिससे उत्पाद के प्रदर्शन पर असर पड़ेगा। यदि कोई असामान्यता पाई जाती है, तो कृपया उपकरण की सुरक्षा सुनिश्चित करने के लिए निरीक्षण के लिए तुरंत बिजली बंद कर दें।

पैकिंग विशिष्टता: 400 प्रति बॉक्स

वारंटी अवधि: 1 वर्ष (मानव निर्मित क्षति को छोड़कर)

मूल्य: नवीनतम कोटेशन और ऑर्डर संबंधी जानकारी के लिए कृपया बिक्री विभाग से संपर्क करें।

आदेश

ग्राहक सेवा

सिंगल-फेज 2पी रेल टाइप लेफ्ट-इन-राइट-आउट लैचिंग रिले, अपनी मजबूत वर्तमान वहन क्षमता और कम नमूना प्रतिरोध के माध्यम से, आपके विद्युत प्रणाली के लिए उत्कृष्ट नियंत्रण समाधान प्रदान करता है। चाहे औद्योगिक, वाणिज्यिक या स्मार्ट घरेलू अनुप्रयोगों में, यह उत्कृष्ट प्रदर्शन और विश्वसनीयता दिखा सकता है। यदि आपको अधिक जानकारी या तकनीकी सहायता की आवश्यकता है, तो कृपया बेझिझक हमसे संपर्क करें।
