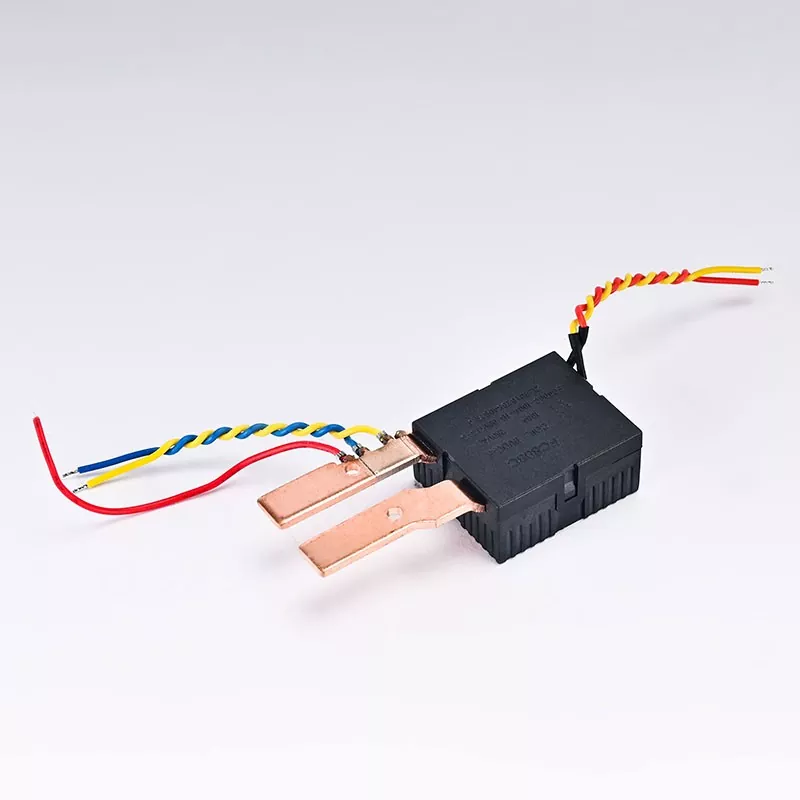

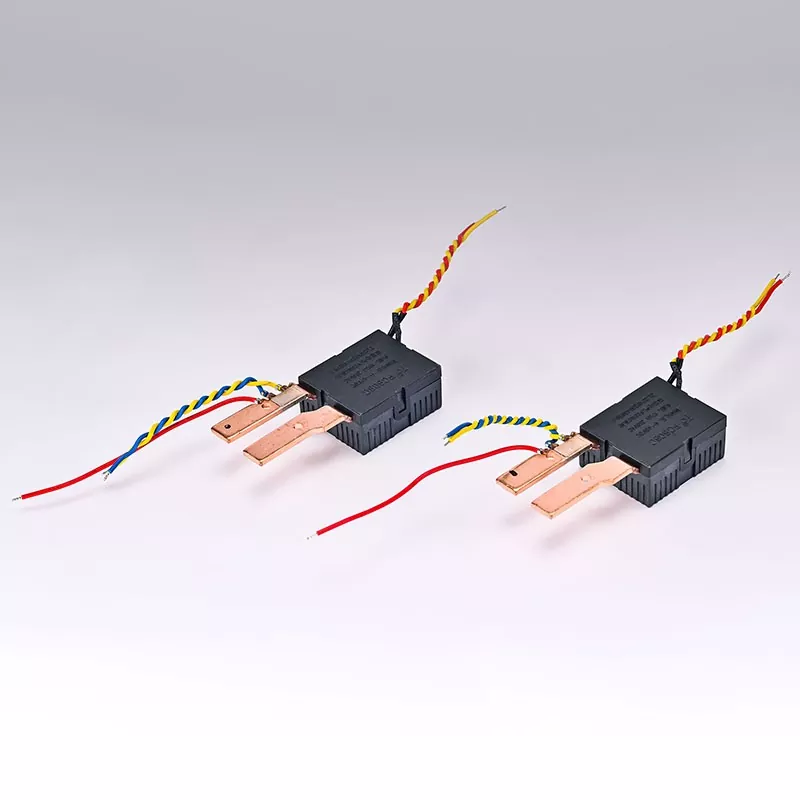

100ए सिंगल-फेज 4पी रेल टाइप लैचिंग रिले

स्मार्ट पावर सिस्टम के लिए डिज़ाइन किया गया, यह 100A एकल-चरण 4P रेल प्रकार लैचिंग रिले वर्तमान प्रवाह को प्रबंधित करने के लिए एक विश्वसनीय समाधान प्रदान करता है। केस का चार-संपर्क डिज़ाइन इसे कई आउटपुट को आसानी से नियंत्रित करने में सक्षम बनाता है, जिससे यह उन परिदृश्यों में उपयोग के लिए उपयुक्त हो जाता है जहां एक साथ कई लोड को प्रबंधित करने की आवश्यकता होती है। इस रिले का रेल-माउंटेड डिज़ाइन इंस्टॉलेशन प्रक्रिया को बहुत सरल बनाता है, जिससे यह विद्युत कैबिनेट और स्वचालित नियंत्रण प्रणालियों के लिए एक आदर्श विकल्प बन जाता है। उत्पाद -20°C से 60°C तक ऑपरेटिंग तापमान का सामना कर सकता है, जिससे विभिन्न वातावरणों में इसकी विश्वसनीयता और स्थिरता सुनिश्चित होती है। कठोर परीक्षण के बाद, रिले स्मार्ट पावर सिस्टम की जरूरतों को बेहतर ढंग से पूरा करने के लिए विभिन्न कामकाजी परिस्थितियों में सामान्य रूप से काम कर सकता है।

(कॉइल विशिष्टता) 20℃

उत्पाद की विशेषताएँ

उच्च धारा वहन क्षमता: 100A तक के भार का समर्थन करता है, जो विभिन्न प्रकार के उच्च-शक्ति विद्युत उपकरणों के लिए उपयुक्त है।

कम नमूना प्रतिरोध: 200 माइक्रो-ओम (μΩ) का नमूना प्रतिरोध प्रभावी रूप से वर्तमान हानि को कम करता है, सिस्टम दक्षता में सुधार करता है, और गर्मी उत्पादन को कम करता है।

चार संपर्क (4पी): लैचिंग रिले 4पी मामलों के लिए उपयुक्त है, कई नियंत्रण लूप या डिवाइस नियंत्रण का समर्थन करता है, और जटिल विद्युत अनुप्रयोगों की जरूरतों को पूरा करता है।

डीआईएन रेल स्थापना: डीआईएन मानकों का अनुपालन करने वाली रेल स्थापना डिजाइन तेजी से एकीकरण और मॉड्यूलर कॉन्फ़िगरेशन की सुविधा प्रदान करती है, और लचीलेपन में सुधार करती है।

चुंबकीय होल्डिंग तकनीक: होल्डिंग अवस्था में ऑपरेटिंग करंट लगभग शून्य होता है, जो ऊर्जा की खपत को काफी कम करता है और उपकरण के जीवन को बढ़ाता है।

अनुप्रयोग क्षेत्र

बुद्धिमान बिजली प्रणाली: स्मार्ट ग्रिड के विकास और दक्षता में सुधार को बढ़ावा देने, बिजली निगरानी और प्रबंधन में व्यापक रूप से उपयोग किया जाता है।

औद्योगिक स्वचालन: विभिन्न प्रकार के औद्योगिक उपकरणों के नियंत्रण, उत्पादन लाइनों की कार्य कुशलता और सुरक्षा में सुधार के लिए उपयुक्त।

नवीकरणीय ऊर्जा: सिस्टम के कुशल संचालन को सुनिश्चित करने के लिए ऊर्जा रूपांतरण और आउटपुट को नियंत्रित और प्रबंधित करने के लिए सौर और पवन ऊर्जा प्रणालियों में उपयोग किया जाता है।

भवन स्वचालन: बुद्धिमान भवन प्रबंधन प्रणालियों में, बेहतर ऊर्जा उपयोग प्राप्त करने के लिए प्रकाश और एयर कंडीशनिंग जैसे विद्युत उपकरणों को नियंत्रित करें।

1. सुरक्षा सुनिश्चित करें: स्थापना से पहले, सुनिश्चित करें कि सुरक्षा सुनिश्चित करने के लिए बिजली की आपूर्ति काट दी गई है।

2. निश्चित स्थिति: एक उपयुक्त दीवार स्थिति चुनें और रिले को सूखी और हवादार जगह पर लगाएं।

3. वायरिंग चरण: उत्पाद द्वारा दिए गए वायरिंग निर्देशों के अनुसार संबंधित केबलों को कनेक्ट करें

4. फ़ंक्शन परीक्षण: स्थापना के बाद, बिजली की आपूर्ति चालू करें और यह सुनिश्चित करने के लिए विभिन्न कार्यात्मक परीक्षण करें कि रिले ठीक से काम करता है।

उपयोग हेतु निर्देश

1. चुंबकीय लैचिंग रिले की फ़ैक्टरी स्थिति संपर्क बंद स्थिति (रीसेट स्थिति) है, लेकिन परिवहन या रिले स्थापना के दौरान प्रभाव जैसे कारकों के कारण, स्थिति बदल सकती है। इसलिए, उपयोग से पहले इसे रीसेट करने के उपाय करना आवश्यक है।

2. चुंबकीय लैचिंग रिले के विश्वसनीय संचालन को सुनिश्चित करने के लिए, कॉइल पर लागू उत्तेजना वोल्टेज रेटेड मूल्य तक पहुंचना चाहिए, और पल्स चौड़ाई कार्रवाई समय से 3 गुना से अधिक तक पहुंचनी चाहिए।

3. सुनिश्चित करें कि इसकी भार क्षमता से अधिक होने से बचने के लिए इसका उपयोग रेटेड वर्तमान और वोल्टेज सीमा के भीतर किया जाता है। अच्छा कनेक्शन और स्थिर कार्यशील स्थिति सुनिश्चित करने के लिए नियमित रूप से संपर्क बिंदुओं और तारों की स्थिति की जाँच करें।

4. उपयोग के दौरान उत्पाद को गिराएं, फेंकें नहीं, क्योंकि इससे उत्पाद का प्रदर्शन प्रभावित होगा। यदि कोई असामान्यता पाई जाती है, तो कृपया उपकरण की सुरक्षा सुनिश्चित करने के लिए निरीक्षण के लिए तुरंत बिजली बंद कर दें।

पैकेजिंग विशिष्टताएँ: 400 प्रति बॉक्स

वारंटी अवधि: 1 वर्ष (मानव निर्मित क्षति को छोड़कर)

मूल्य: कृपया नवीनतम कोटेशन और ऑर्डर संबंधी जानकारी के लिए बिक्री विभाग से संपर्क करें।

आदेश

ग्राहक सेवा

ऊर्जा की खपत को कम करने और सिस्टम की विश्वसनीयता सुनिश्चित करने में फ़ेसी इलेक्ट्रिक के तहत चुंबकीय लैचिंग रिले का उत्कृष्ट प्रदर्शन यह सुनिश्चित कर सकता है कि उत्पाद आधुनिक विद्युत नियंत्रण के लिए एक आदर्श विकल्प है। अधिक जानकारी या तकनीकी सहायता के लिए, कृपया बेझिझक हमसे संपर्क करें!
